Nên sử dụng bu lông và đai ốc như thế nào cho các kết nối cố định?

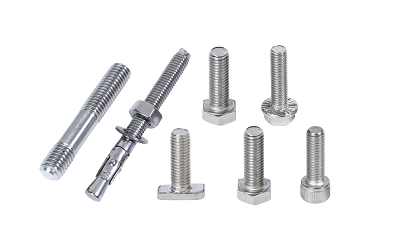

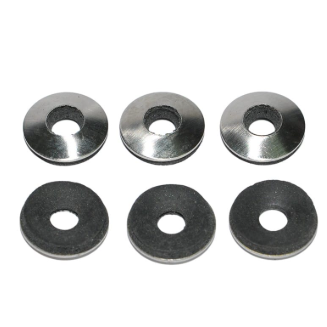

Jiaxing Aoke sản xuất đầy đủ các loạibu lông, quả hạch, và khác nhauvòng đệm. Chúng tôi cung cấp vòng đệm phẳng, vòng đệm lò xo, vòng đệm khóa và vòng đệm vuông để đáp ứng tất cả các thông số kỹ thuật lắp ráp cho hệ thống dây điện, lắp đặt thiết bị và lắp đặt phần cứng bằng sắt. Chúng tôi sản xuất các bộ phận mạ kẽm nhúng nóng, thép không gỉ và cường độ cao bằng nhiều loại vật liệu khác nhau để đáp ứng nhu cầu của bạn. Các ren được gia công chính xác để tránh bị tuột hoặc tuột ren trong quá trình siết chặt. Chúng tôi có thể cung cấp các bộ hoàn chỉnh theo thông số kỹ thuật xây dựng, loại bỏ những rắc rối khi mua và điều phối các bộ phận riêng lẻ.(Những hình ảnh sau đây chỉ hiển thị một số sản phẩm của chúng tôi)
Khi sử dụng bu lông tiêu chuẩn cho các kết nối cố định, chúng phải đáp ứng các yêu cầu sau:
1. Đối với các kết nối bắt vít thông thường, nên đặt vòng đệm phẳng dưới cả đầu bu lông và đai ốc để tăng diện tích bề mặt ổ trục.
2. Nên đặt vòng đệm phẳng trên cả đầu bu lông và mặt đai ốc. Nói chung, không nên đặt nhiều hơn hai vòng đệm phẳng ở phía đầu bu lông và không nên đặt nhiều hơn một vòng đệm phẳng ở phía đai ốc.
3. Đối với các bu lông được thiết kế để chống nới lỏng và bu lông neo, nên sử dụng đai ốc có thiết bị chống nới lỏng hoặc vòng đệm lò xo. Vòng đệm lò xo phải được đặt ở phía đai ốc.
4. Đối với các mối nối bằng bu lông chịu tải trọng động hoặc ở những vị trí quan trọng, phải lắp đặt vòng đệm lò xo phù hợp với yêu cầu thiết kế; vòng đệm lò xo phải được đặt ở phía đai ốc.
5. Khi nối dầm chữ I hoặc tiết diện kênh bằng khớp vát phải sử dụng vòng đệm vát để đảm bảo bề mặt chịu lực của đai ốc và đầu bu lông vuông góc với thân.
Yêu cầu đối với vị trí lắp đặt bu lông
Kết nối điện
Các mối nối dây chính ngoài trời phải sử dụng bu lông mạ kẽm nhúng nóng. Các bu lông phải được trang bị vòng đệm phẳng và vòng đệm lò xo. Sau khi siết chặt, bu lông phải nhô ra từ 2 đến 3 sợi.
Mỗi bu lông phải được ghép nối với hai vòng đệm phẳng, một vòng đệm lò xo và một đai ốc.
Trong quá trình lắp đặt, đặt một vòng đệm phẳng ở phía đầu bu lông và một vòng đệm phẳng và một vòng đệm lò xo ở phía đai ốc, với vòng đệm lò xo tựa vào đai ốc.
Gắn thiết bị điện
Khi cố định máy biến áp hoặc đế hộp phân phối vào các phụ kiện bằng sắt bằng thép kênh có bu lông có rãnh, mỗi bu lông phải được ghép nối với một đai ốc, một vòng đệm có rãnh và một vòng đệm phẳng.
Khi cố định bằng thép kênh với bu lông phẳng, mỗi bu lông phải được ghép với hai vòng đệm phẳng, một vòng đệm lò xo và một đai ốc.
Trong quá trình lắp đặt, đặt một vòng đệm phẳng ở phía đầu bu lông và một vòng đệm phẳng và một vòng đệm lò xo ở phía đai ốc, với vòng đệm lò xo tựa vào đai ốc.
Về nguyên tắc, để kết nối các công tắc cách ly, cầu chì ngắt và thiết bị chống sét với các phụ kiện bằng sắt, hãy sử dụng các bu lông lắp do nhà sản xuất thiết bị cung cấp.
Phụ kiện sắt cố định
Khi các lỗ bu lông trong phụ kiện sắt có hình tròn, mỗi bu lông được ghép với một đai ốc và hai vòng đệm phẳng. Khi các lỗ bu lông có rãnh, mỗi bu lông được ghép với một đai ốc và hai vòng đệm vuông. Trong quá trình lắp đặt, đặt một vòng đệm phẳng (hoặc vòng đệm vuông) lên cả mặt đầu bu lông và mặt đai ốc.
Khi sử dụng bu lông hai đầu cho phụ kiện bằng sắt, mỗi đầu bu lông phải được lắp một đai ốc và một vòng đệm phẳng (hoặc vòng đệm vuông).
Đối với các kết nối bắt vít trên bề mặt nghiêng của mặt bích của thép kênh và dầm chữ I, hãy sử dụng vòng đệm côn bất cứ khi nào có thể để đảm bảo rằng các bề mặt đỡ của đai ốc và đầu bu lông vuông góc với thân.
Yêu cầu về ren bu lông
1. Đối với cấu trúc không gian ba chiều:
Theo chiều ngang: từ trong ra ngoài; theo chiều dọc: từ dưới lên.
2. Đối với cấu trúc hai chiều:
Hướng dọc theo đường: đối với các linh kiện có hai mặt, từ trong ra ngoài; đối với các bộ phận một mặt, từ phía nguồn điện hoặc theo hướng đều; hướng ngang: hai bên, từ trong ra ngoài; ở giữa, từ trái sang phải (hướng về phía nhận điện) hoặc theo một hướng đều nhau; theo chiều dọc: từ dưới lên.
3. Kết cấu phẳng giàn máy biến áp:
Sử dụng các cực cao áp và hạ áp của máy biến áp làm điểm tham chiếu, định tuyến từ cực hạ áp đến cực cao áp; lấy máy biến áp và cột điện làm điểm quy chiếu, đi từ phía máy biến áp về phía cột điện (từ trong ra ngoài).
Yêu cầu siết bu lông
Các bu lông kết nối phải được siết chặt từng cái một. Nếu phát hiện ren trên bu lông hoặc đai ốc hoặc các cạnh bị mòn trên đai ốc làm cho cờ lê bị trượt thì bu lông và đai ốc phải được thay thế.
lắp ráp bu lông
- Trước khi lắp ráp, kiểm tra trực quan các bu lông, đai ốc và lỗ ren của các bộ phận được nối. Chúng không được có vết lõm hoặc vết trầy xước và tuân thủ các thông số kỹ thuật của bản vẽ.
- Trong quá trình lắp ráp, không làm hỏng phần ren của bu lông.
- Các vòng đệm trên đầu bu lông và mặt đầu đai ốc phải tiếp xúc đồng đều với bề mặt của bộ phận được gắn chặt; chúng không được nghiêng và không được dùng búa đập để tạo lực tiếp xúc giữa hai bề mặt. Thân bu lông không được bị uốn cong hoặc biến dạng.
- Các bộ phận cần kết nối phải được nén đều, khít chặt với nhau và được buộc chặt chắc chắn.
- Khi siết bu lông và đai ốc, nghiêm cấm sử dụng cờ lê không phù hợp.
- Khi lắp bu lông và ốc vít, hãy siết chặt chúng bằng tay nhiều hơn 2 đến 3 bước ren trước khi sử dụng cờ lê hoặc dụng cụ điện để siết chặt chúng hoàn toàn.
- Trong quá trình lắp bu lông và đai ốc, hãy chú ý bảo vệ lớp sơn hoàn thiện, lớp mạ và đầu bu lông và đai ốc trên các bộ phận được kết nối; những thứ này không được bị hư hỏng.
- Sau khi siết chặt đai ốc, đầu bu lông phải nhô ra ngoài mặt cuối của đai ốc 2–3 bước ren; cả đai ốc và vòng đệm phải đối mặt với bộ phận được kết nối bằng các mặt trái của chúng.
- Sau khi siết chặt các bu lông, đánh dấu sơn; dấu hiệu thường là một chấm màu đỏ được áp dụng tại điểm tiếp xúc giữa bu lông và đai ốc. Màu sắc có thể khác nhau tùy theo ứng dụng nhưng phải được phân biệt rõ ràng.
